Stringere un collare sembra un gesto semplice: si posiziona la fascetta intorno al tubo, si avvita, si sente la resistenza aumentare, e ci si ferma quando “sembra abbastanza stretto”. Ma dietro quel gesto quasi automatico si nasconde un piccolo mondo di fisica dei materiali, distribuzione delle forze e tolleranze ingegneristiche. Capire cosa succede davvero dentro il tubo — e dentro il collare stesso — è il primo passo per scegliere il prodotto giusto ed evitare due dei problemi più comuni e costosi del settore: il serraggio eccessivo e quello insufficiente.
Dalla rotazione alla compressione: come nasce la forza di tenuta
Quando si avvita un bullone o una vite di un collare stringitubo, si applica una coppia di serraggio (torque), cioè una forza rotazionale misurata in newton-metro. Quella rotazione, attraverso il passo della filettatura, si trasforma in una forza assiale che tende ad avvicinare le due estremità del collare, comprimendo la banda metallica contro la superficie del tubo.
È qui che avviene il primo passaggio critico: la coppia che imprimiamo con la mano o con un avvitatore non è la stessa cosa della forza di tenuta effettiva. Una parte dell’energia si perde in attrito — tra la vite e il dado, tra la testa della vite e la banda, tra la banda e il tubo. Per questo, a parità di coppia applicata, collari con superfici, rivestimenti o geometrie diverse possono generare una tenuta finale differente.
È il motivo per cui, ad esempio, nei nostri collari a bullone della gamma EURO e MAGNUM l’accoppiamento bullone-distanziale permette un serraggio più costante anche con avvitatori elettrici o pneumatici: riduce le variabili di attrito che altrimenti renderebbero il risultato meno prevedibile.
Cosa succede, letteralmente, dentro il tubo
Il tubo — che sia in gomma, PVC o altro materiale polimerico — non è un corpo rigido: è elastico, e reagisce alla compressione in due fasi.
- Deformazione elastica. Nella prima fase, la parete del tubo si comprime in modo reversibile: se allentassimo il collare, il tubo tornerebbe alla forma originale. Questa è la zona di lavoro corretta, quella in cui il collare crea una tenuta stagna senza danneggiare il materiale.
- Deformazione plastica (da evitare). Se il serraggio supera la soglia elastica del tubo, la parete inizia a deformarsi in modo permanente: si assottiglia, perde elasticità nel punto di contatto e, nei casi più gravi, si taglia o si lacera contro il bordo del collare. È il classico effetto “collare che affonda nel tubo”, che nel tempo genera perdite anche se inizialmente la tenuta sembrava perfetta.
Ecco perché il design del bordo del collare non è un dettaglio estetico: bordi arrotondati distribuiscono la pressione su un’area più ampia invece di concentrarla su uno spigolo vivo, riducendo il rischio di intaccare il tubo nel punto di massima sollecitazione. È un principio che applichiamo su tutta la gamma Atlantic Man., dai collari a bullone alle fascette a vite: la protezione del tubo è parte integrante del progetto, non un’aggiunta successiva.

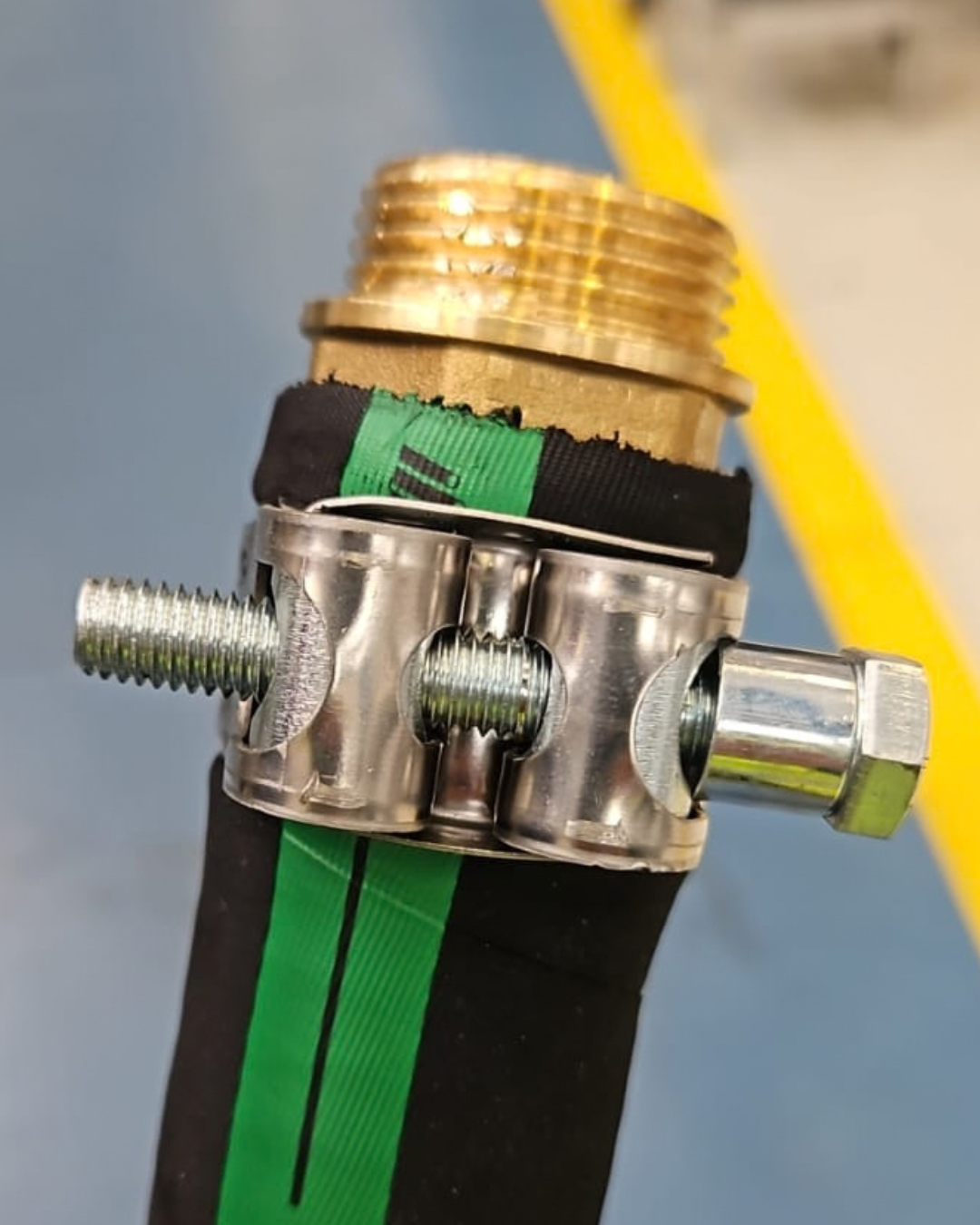

I bordi arrotondati aiutano a non tagliare la gomma.

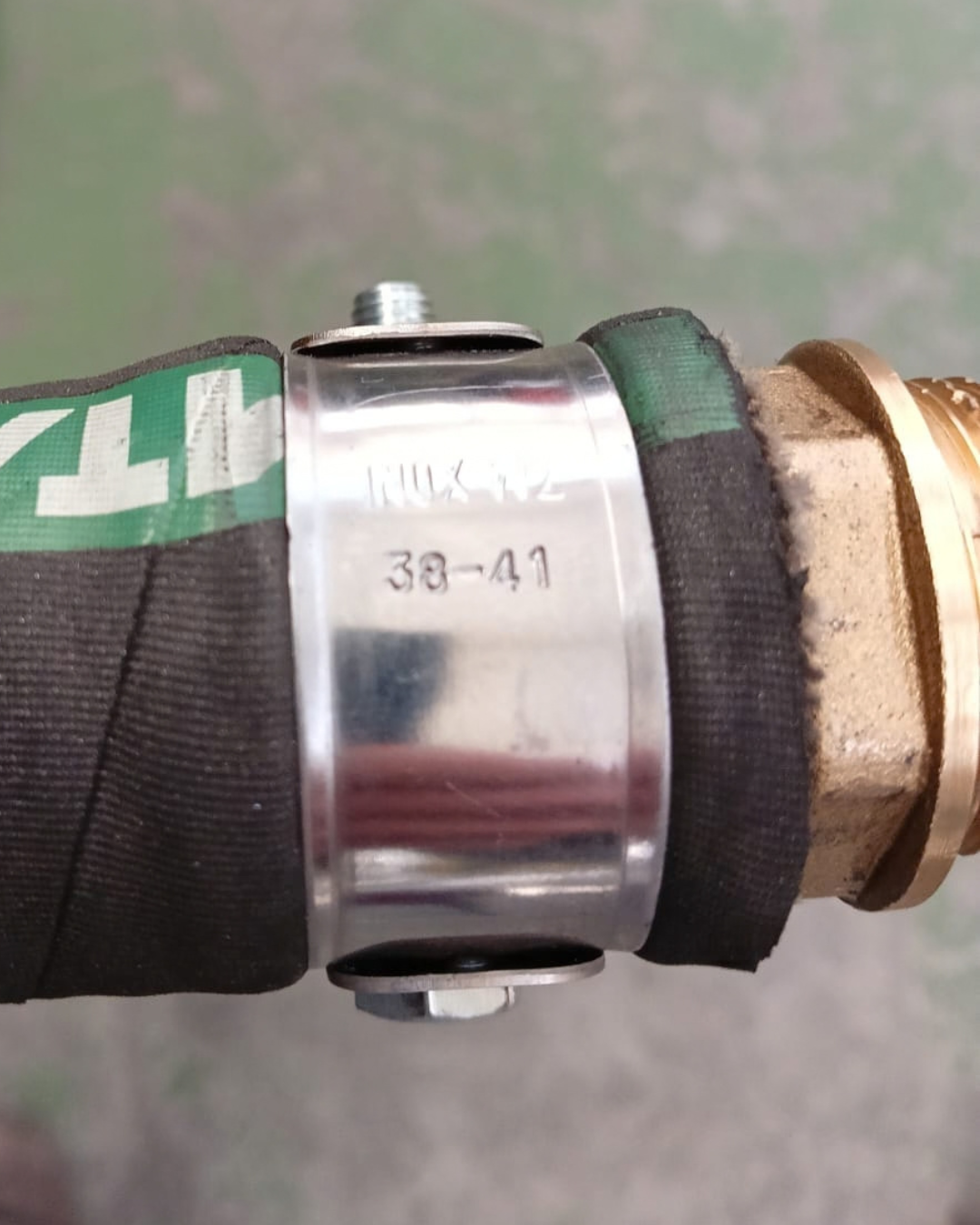

Effetto "collo di bottiglia" da coppia di serraggio alta.
La distribuzione della pressione lungo la circonferenza
Un secondo aspetto, meno intuitivo, riguarda come la forza si distribuisce lungo tutta la circonferenza del tubo, non solo nel punto in cui si trova la vite. Un collare ben progettato deve trasferire una pressione il più possibile uniforme sui 360°: se la banda si flette o cede in un punto specifico — penso a un serraggio singolo sottoposto a carico ripetuto — la tenuta diventa disomogenea, con zone a pressione più alta (rischio di danneggiare il tubo) e zone a pressione più bassa (rischio di perdita).
È il motivo per cui soluzioni come il collare TWIN con asola rinforzata a doppio serraggio, o la saldatura a tre punti che utilizziamo sui collari con fascia continua, non sono solo questioni di resistenza meccanica del collare in sé, ma anche di costanza della pressione trasmessa al tubo nel tempo, anche sotto vibrazioni, sbalzi di pressione del fluido o variazioni termiche che fanno dilatare e contrarre il tubo stesso.
Perché il materiale del tubo cambia le regole del gioco
La stessa coppia di serraggio produce risultati molto diversi a seconda che il tubo sia:
- rigido o semirigido (es. alcune tubazioni in PVC), dove la deformazione elastica è minima e il rischio principale è la frattura locale;
- morbido e comprimibile (es. gomma o tubi flessibili per irrigazione), dove serve una superficie di contatto più ampia per evitare strozzature che riducono la portata del fluido;
- soggetto a cicli termici o a pressione variabile, dove il collare deve “seguire” le micro-variazioni dimensionali del tubo senza perdere tenuta — qui entrano in gioco soluzioni a molla, capaci di compensare le dilatazioni mantenendo una pressione più costante rispetto a un serraggio puramente rigido.
Questo spiega perché non esiste “il” collare giusto in assoluto, ma il collare giusto per quella combinazione di tubo, fluido, ambiente e sollecitazioni.

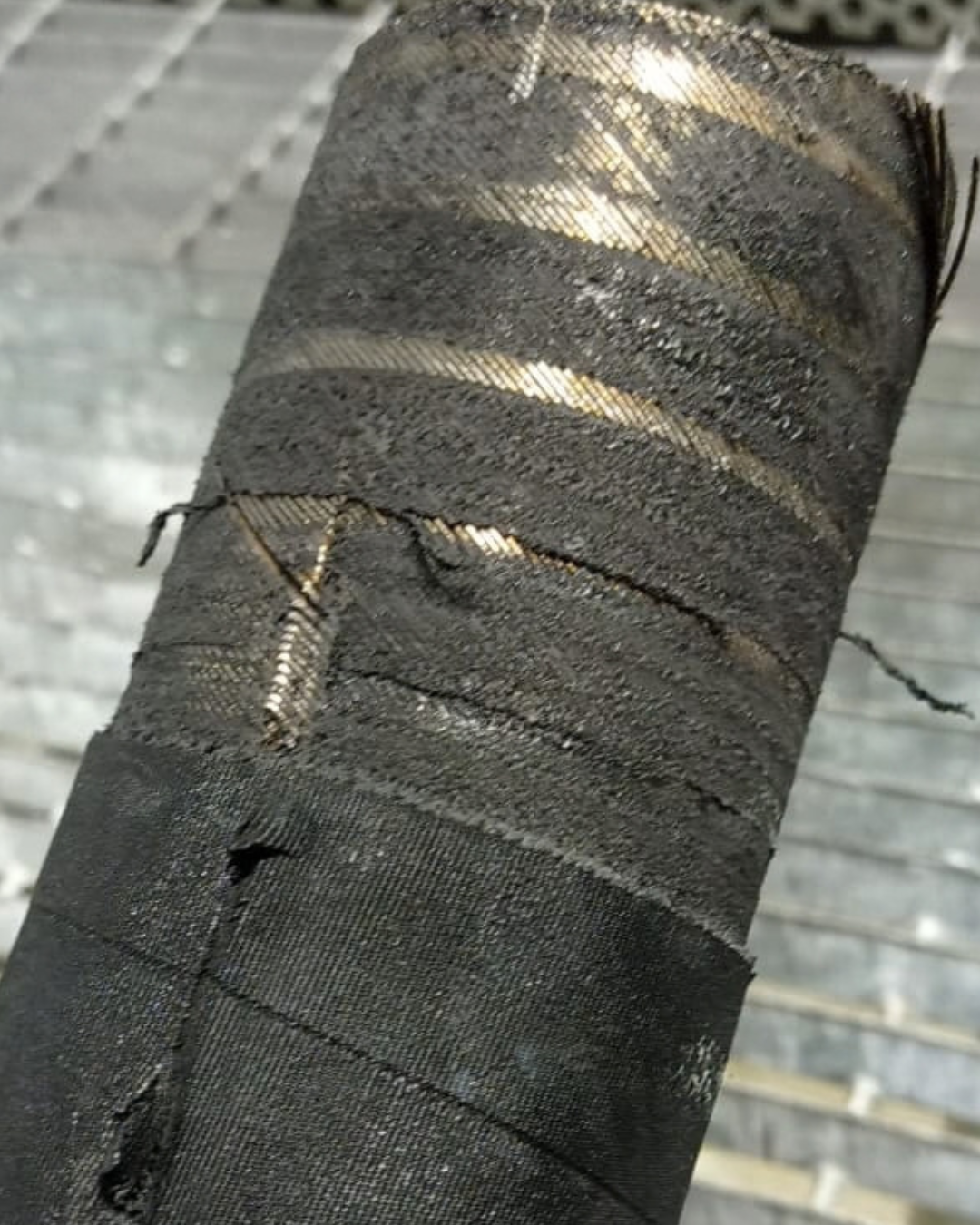

Tubo danneggiato da serraggio eccessivo con lacerazione della parete.

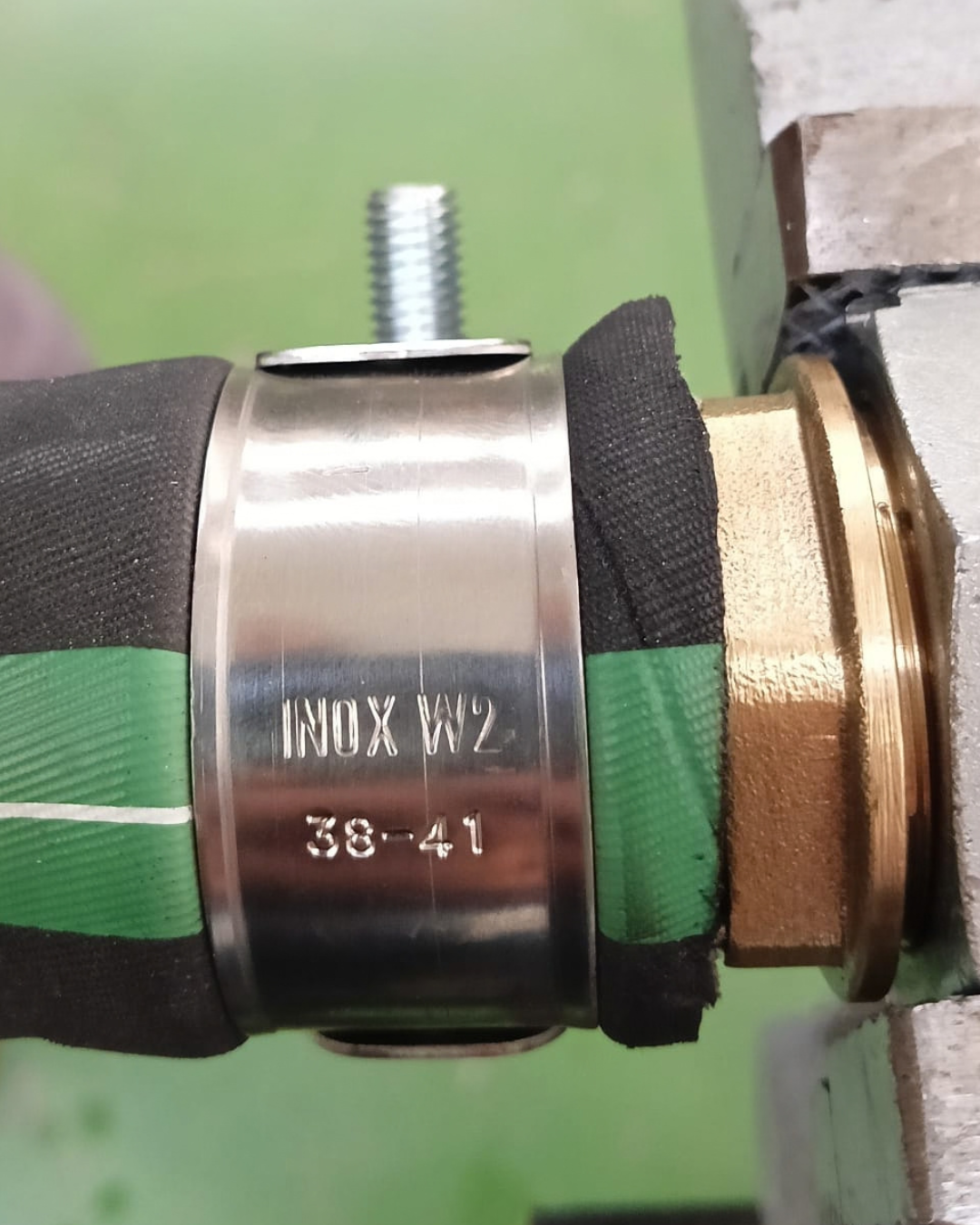

Strozzatura del tubo causata da un serraggio eccessivo.
La lezione pratica: serrare bene, non solo serrare forte
Tradotta in termini operativi, questa fisica ci dice tre cose:
- Più stretto non significa più sicuro. Superata la soglia elastica del tubo, ogni giro di vite in più aumenta il rischio di cedimento invece di ridurlo.
- La geometria del collare fa parte della tenuta tanto quanto la coppia di serraggio. Bordi, asole, punti di saldatura e accoppiamenti vite-distanziale sono scelte ingegneristiche pensate per rendere la pressione più prevedibile e uniforme.
- Il contesto applicativo guida la scelta del prodotto. Un’installazione automotive sottoposta a vibrazioni continue ha esigenze diverse da un impianto di irrigazione agricola o da una tubazione nell’industria alimentare — motivo per cui un’unica gamma di collari a bullone, a vite o a filo raramente basta a coprire tutte le applicazioni.
Capire cosa succede davvero “dentro il tubo” quando si stringe un collare permette di passare da un gesto empirico a una scelta consapevole — e di trasformare un dettaglio apparentemente minore in un fattore chiave di affidabilità dell’intero impianto.
